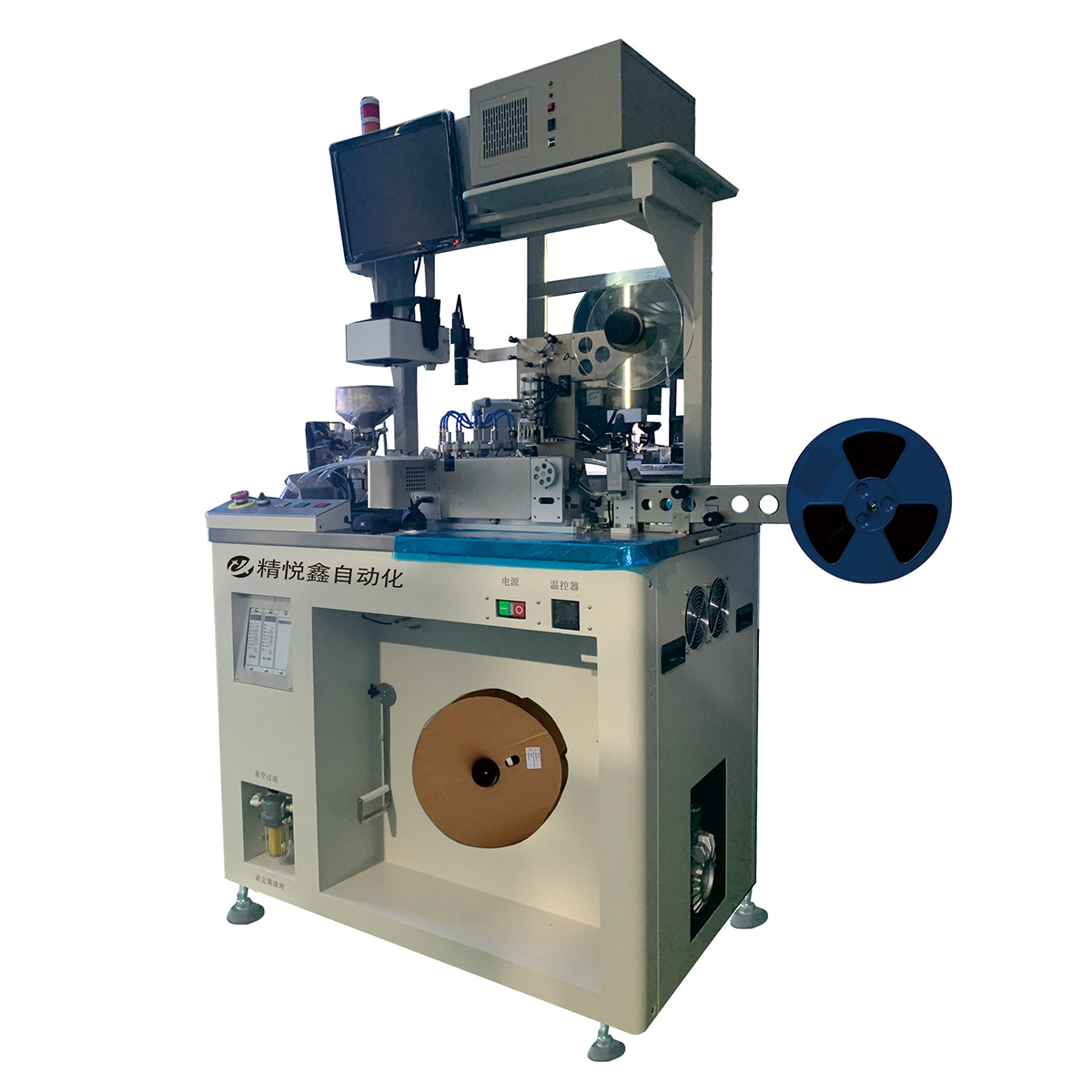

| 机型名称 | JYX-9800系列编带机-转塔型 | |||
| 设备用途 | 9800系列-转塔型编带机是一款对电子元器件进行电参数测试/外形形状检测并进行编带的全自动包装设备。 | |||
| 机台特点 | 精密铝盘和精密直振供料，具有方向判别、自动筛选功能。 | |||
| 精密机械凸轮传动，分别为8分度、12分度、16分度三种可选（标配12分度） | ||||
| 具有稳定性好，可靠性强，通用性广。 | ||||
| 使用寿命长，结构紧凑，占地空间小，操作维护简单。 | ||||
| 可根据客户产品订制双CCD影像检测系统进行检测选别（正面与底部或3D5S）。 | ||||
| 标配影像检测功能（检测产品尺寸、划花、方向、脏污等）。 | ||||
| 可增加自动补料功能，减少因产品不良造成的停机率。 | ||||
| 部份产品可以实现四个方向进料，提高设备效率。 | ||||
| 适用于全系LED、晶振、滤波器、半导体被动元器件等。 | ||||
| 机型属类 | SMD/LED类 电子元器件检测编带机 | |||
| 规格参数 | 运行速度（UPH) | MAX:60K/H | 影像系统/测试系统 | JYX-C-Vision/JYX-JZT03 |
| 适用元件 | 全系LED、SMD、半导体被动元器件 | MTBA | ≥60min | |
| 工位站数 | 12分度 | 外形尺寸 | L1070mm*W690mm*H1750mm（不含警示灯等突部位） | |
| 一次性良品率 | ≥99% | 重量 | 约460KG | |
| 复检率 | ≥95% | 电源 | AC220V 50HZ | |
| 供料系统 | 振动盘 | 功率 | 约0.8KW | |
| 定位精度 | ±0.02mm | 气压 | 0.5-0.6MPa | |
| 操作屏/语言 | 7英寸触摸屏/中文 | 真空源 | 内置真空泵 | |
| 测试系统技术参数 | 测试项目 | 测试范围 | 测试精度 | 提供参数为LED检测标准参数，如其它类型的产品配备不同测试仪器与图像检测系统，具体依实际需求为准。 |
| 正向电压VF | 0.001V~21.000V | ±1% | ||
| 反向电压VR | 0.001V~21.000V | ±1% | ||
| 漏电流IR | 0~99.9μA | ±1% | ||
| 正向电流IF | 0.001~500MA | ±1% | ||
| 影像系统技术参数 | CCD检测精度为±0.05mm（静态）；检测项目：材料方面、外形尺寸、表面脏污、表面划痕（划痕宽度小于0.20mm、长度小于1.5mm、深度小于0.01mm的不良品无法检出，反之都可检验） | |||
