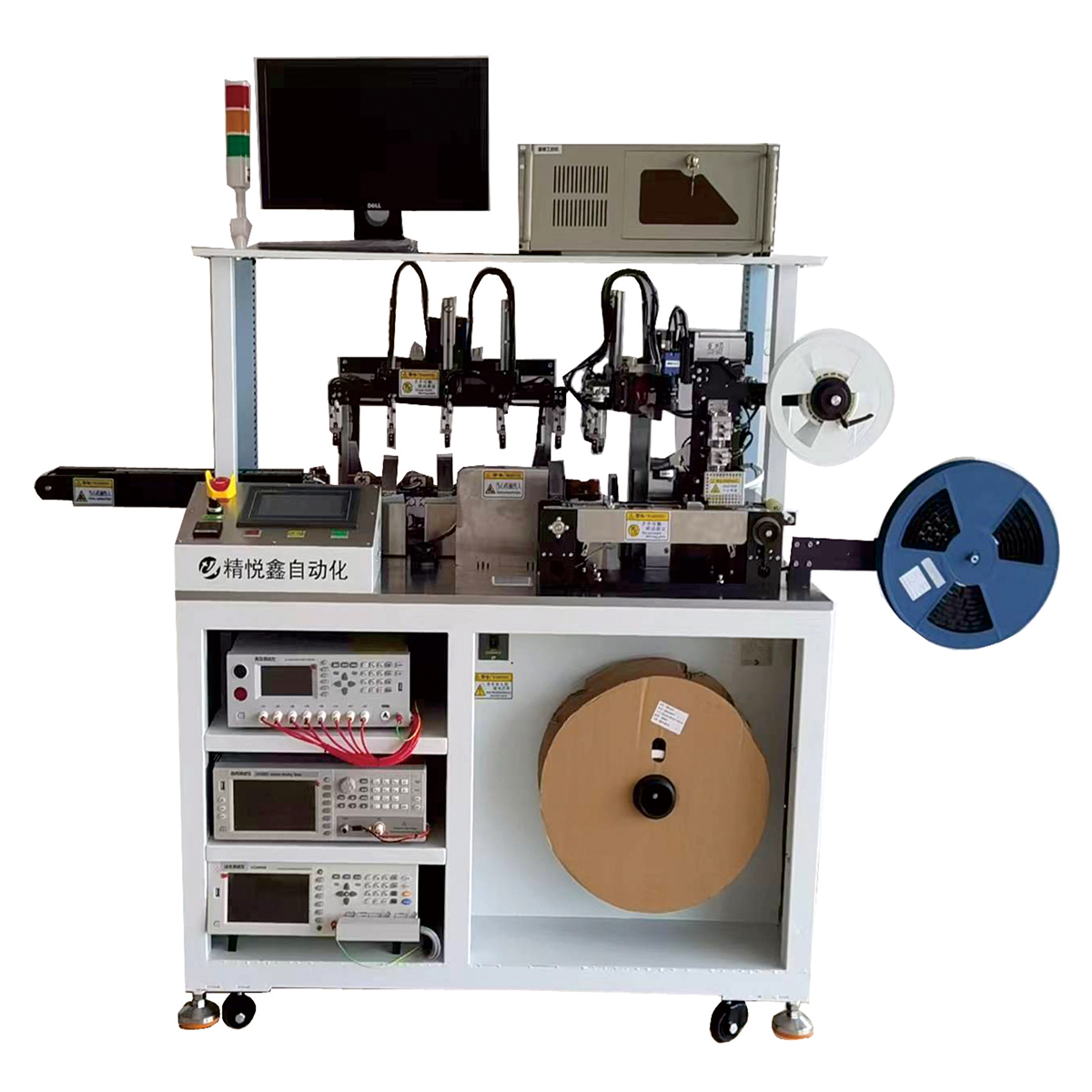

| 机型名称 | JYX-9008系列编带机-移载型 | |||
| 设备用途 | 9008系列-移载型测试检测编带机是一款对高频网络变压器全系产品进行检测测试和CCD检测的测试编带全自动包装设备。 | |||
| 机台特点 | 传送带上料，可对接生产流水线。 | |||
| 五个工位同时检测测试，同步进行减少测试时长。 | ||||
| 具有稳定性好，可靠性强，通用性广。 | ||||
| 使用寿命长，结构紧凑，占地空间小，操作维护简单。 | ||||
| 可根据客户产品订制双CCD影像检测系统进行检测选别（正面与底部或3D5S）。 | ||||
| 标配影像检测功能（检测产品尺寸、划花、方向、脏污，印字等）。 | ||||
| 图像检测：检测产品脚间距、脚平整度、产品印字（字体模糊、字符残缺、印字错误）等 | ||||
| 电性检测：可检测匝比、极性、电感量、漏感、电阻、抗电强度等 | ||||
| 适用于全系各种网络压器产品器件。 | ||||
| 机型属类 | 变压器类 高频网络变压器检测编带机 | |||
| 规格参数 | 运行速度（UPH) | MAX:8K/H | 影像系统/测试系统 | JYX-C-Vision/客户指定或标配UC（优策品牌） |
| 适用元件 | 网络变压器 | MTBA | ≥60min | |
| 工位站数 | 五个测试站；三个图像检测站 | 外形尺寸 | L850mm*W700mm*H1700mm（不含警示灯等突部位） | |
| 一次性良品率 | ≥99% | 重量 | 约460KG | |
| 复检率 | ≥95% | 电源 | AC220V 50HZ | |
| 供料系统 | 传送带 | 功率 | 约0.8KW | |
| 定位精度 | ±0.02mm | 气压 | 0.5-0.6MPa | |
| 操作屏/语言 | 7英寸触摸屏/中文 | 真空源 | 内置真空泵 | |
| 影像系统技术参数 | 相机 | 材料尺寸 | 解析度 | 检测精度 |
| 2D 130万像素 | 例：3mm*3mm | ±0.005mm |  ±0.02mm | |
| 例：18mm*18mm | ±0.03mm | ±0.12mm | ||
| 2D 500万像素 | 例：3mm*3mm | ±0.003mm | ±0.012mm | |
| 例：18mm*18mm | ±0.018mm | ±0.073mm | ||
| 电性测试仪器 | 综合测试仪 | 层间测试仪 | 高压测试仪 | 电测测试仪器可根据产品需求进行选配，也可配客户指定品牌与型号。 |
