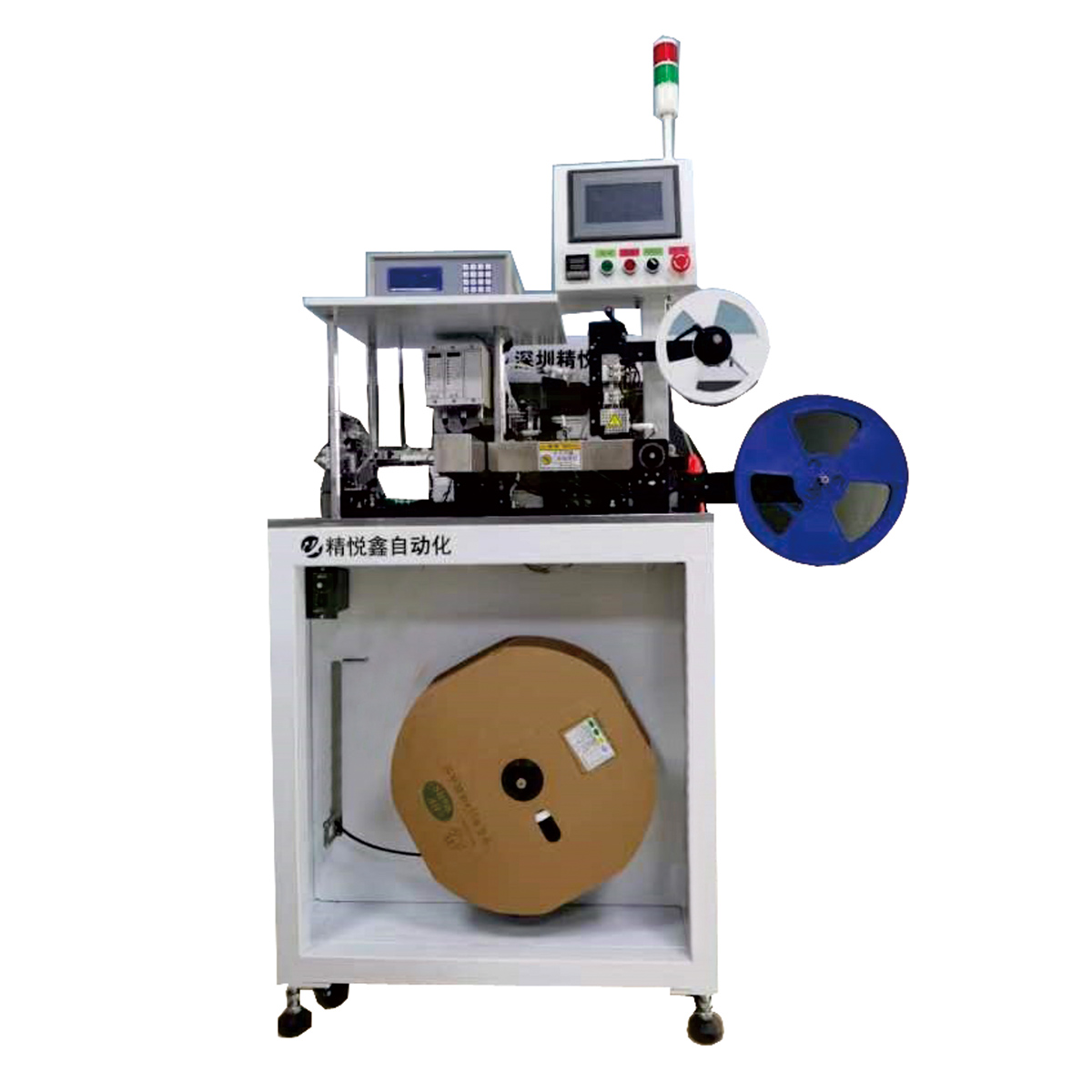

| 机型名称 | JYX-9000系列编带机-摆臂型 | |||
| 设备用途 | 9000系列-摆臂型五金冲压件编带机是我司设计研发用于五金冲压件的集成自动送料、CCD图像检测、方向判别、自动包装、NG自动排除、自动收卷等功能于一体的检测型包装机。 | |||
| 机台特点 | 不锈钢圆振或精密铝盘和精密直振供料，具有方向判别、自动筛选功能。 | |||
| 伺服系统摆臂型-机械手自动取送料，精度高、速度快、定位准、寿命长。 | ||||
| 编带模块载带轨道可调、定位双针轮设计，步进编码控制驱动，载带移位精准。 | ||||
| 具有缺料报警、自动计数、自动前空、后空功能，自动收料，编带数量任意设定. | ||||
| 当零件方向不易判断时，可根据客户产品订制CCD影像检测系统进行选别。 | ||||
| 可选配影像检测功能（检测产品尺寸、划花、方向、字符辨别、脏污等）。 | ||||
| 热封机构微调装置，可对封合线控制，可封两刀或两刀以上压痕，±1℃-5℃以内。 | ||||
| 可调整盖带行进时的张力和微调盖带的位置、缺料自动报警提示。 | ||||
| 适用于所有散料五金件编带包装。 | ||||
| 机型属类 | 五金冲压类 五金件/冲压件检测编带机 | |||
| 规格参数 | 运行速度（UPH) | MAX:22K/H（空载）具体依产品包装要求与供料速度为准 | 影像系统 | JYX-C-Vision |
| 适用元件 | 五金冲压件（小尺寸） | MTBA | ≥60min | |
| 工位站数 | 二~四工位 | 外形尺寸 | L800mm*W700mm*H1650mm（不含警示灯等突部位） | |
| 一次性良品率 | ≥99% | 重量 | 约260KG | |
| 复检率 | ≥95% | 电源 | AC220V 50HZ | |
| 供料系统 | 振动盘 | 功率 | 约0.6KW | |
| 定位精度 | ±0.02mm | 气压 | 0.5-0.6MPa | |
| 操作屏/语言 | 7英寸触摸屏/中文 | 真空源 | 内置真空系统 | |
| 影像系统技术参数 | 相机 | 材料尺寸 | 解析度 | 检测精度 |
| 2D 130万像素 | 例：3mm*3mm | ±0.005mm | ±0.02mm | |
| 例：18mm*18mm | ±0.03mm | ±0.12mm | ||
| 2D 500万像素 | 例：3mm*3mm | ±0.003mm | ±0.012mm | |
| 例：18mm*18mm | ±0.018mm | ±0.073mm | ||
| CCD检测精度为±0.05mm（静态）；检测项目：材料方面、外形尺寸、表面脏污、表面划痕（划痕宽度小于0.20mm、长度小于1.5mm、深度小于0.01mm的不良品无法检出，反之都可检验） | ||||
